CNC Gewinde

Bei unserer CNC Gewindesoftware handelt es sich um ein Hilfsmittel welches der Programmierung von Gewinden dient. Das besondere, es ist zum gewindedrehen kein formgebendes Werkzeug mehr nötig. Es wird ein standardmäßiges Stechwerkzeug verwendet. Die Gewindekontur wird nur durch verschieben der Z-Achse erstellt. Bei jeder Zustellung in X-Richtung wird ein neuer Startpunkt für die Z-Achse berechnet. Dies hat folgende Vorteile: Preisgünstige Werkzeuge, nahezu jede Gewindekontur kann erstellt werden, sehr niedrige Schnittdrücke, besonders bei der Fertigung von Innengewinden von Vorteil, Herstellung von großen Steigungen.

Die Programmerstellung dauert nur einige Minuten. Auf Knopfdruck wird die Berechnung ausgeführt und tausende Programmzeilen erstellt.

CNC Gewinde

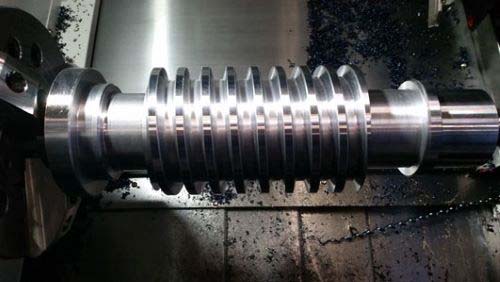

Eine Demonstration ist auch in YouTube zu sehen. Der Außendurchmesser ist 70mm, die Gewindetiefe 12mm, die Steigung 24mm, Flankenwinkel 10 und 30 Grad und die Kanten.- und Eckenradien 2mm. Die Programmierung hat gerade mal 2 Minuten in Anspruch genommen für hunderte Programmsätze.

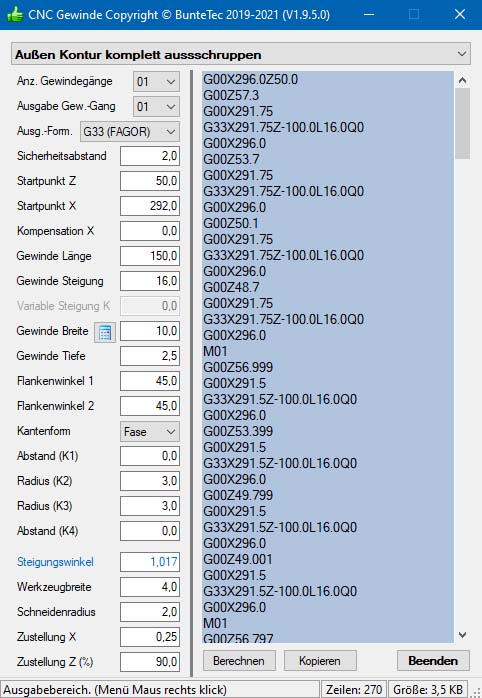

Eine einfach gehaltene Eingabemaske ermöglicht die Eingabe der gewindespezifischen und zerspanungstechnischen Parameter. Die Programmausgabe ist möglich für Fanuc, Siemens, R & D und Fagor Steuerungen. Es können Außen.- und Innengewinde erstellt werden. Die Flankenwinkel sind beidseitig frei wählbar, Radien können im Grund und an den Spitzen eingestellt werden.

CNC Gewindemaske

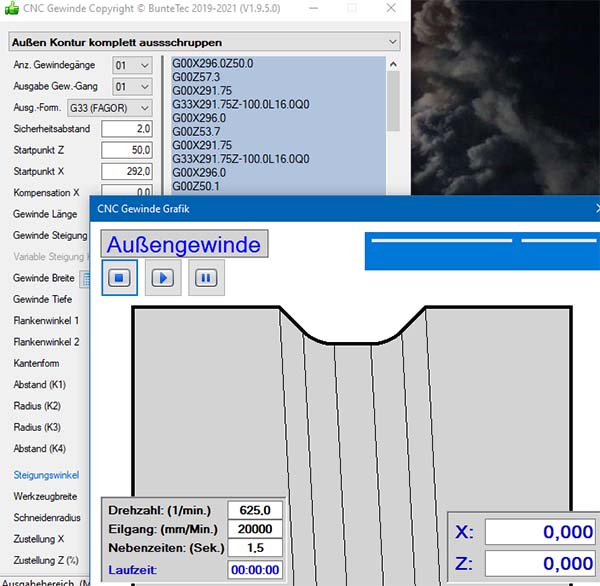

Auch eine einfache grafische Simulation ist integriert. Diese hält ganz nebenbei auch Angaben zur wahrscheinlichen Laufzeit bereit.

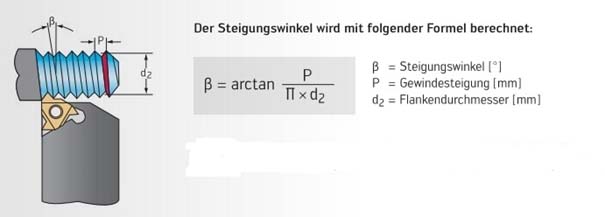

Bei der Gewindebearbeitung mit großen Steigungen sollte der Steigungswinkel nicht außer Acht gelassen werden.
Werkzeuge müssen seitlich mit entsprechenden Freiwinkel versehen werden.
INFO: Ab der Version 1.9.5.0 wird der benötigte Steigungswinkel von der Software berechnet und angezeigt.

Haben Sie noch Fragen zu dieser Software? Gerne können Sie jederzeit Kontakt mit uns aufnehmen.

Bunte Technologien

Weimarer Str. 55
40822 Mettmann

Telefon: 02104-14169-08
Telefax: 02104-14169-09
Mobil: 0177-9198455

E-Mail: info@buntetec.de
Kontakt: Michael Bunte
