CNC-Gewinde
Unsere Software "CNC-Gewinde" unterstützt Sie beim programmieren von Gewinden mit außergewöhnlichen Konturen oder Formen. Das besondere dabei, es wird ein Standard Stechstahl als Werkzeug verwendet. Die Form des Gewindes wird durch Werkzeugversatz am Startpunkt abgezeilt. Jeder Startpunkt wird von der Software zuvor berechnet.
Es können je nach gewählter Zustellung in der X-Achse einige tausend Zeilen berechnet werden. Hierfür benötigt unsere Software jedoch nur einige Sekunden.
Arbeitsweise: Sie haben einen gewöhnlichen Stechstahl mit fest definierte Breite im Einsatz. Der Außendurchmesser des Gewindes ist bereits fertig gedreht. Nun verfährt das Werkzeug zum Startpunkt des Gewindes. Die definierte Zustellung erfolgt und das Werkzeug beginnt mit der Zerspanung für einen Durchgang. Danach wird es zum Startpunkt zurück geführt. Nun wird das Werkzeug in der Z-Achse um einen berechneten Wert versetzt und der Vorgang beginnt von vorne. Diese Arbeitsgänge werden ausgeführt bis die Gewindetiefe erreicht ist. Natürlich funktioniert dieser Vorgang für Außen.- und Innengewinden.

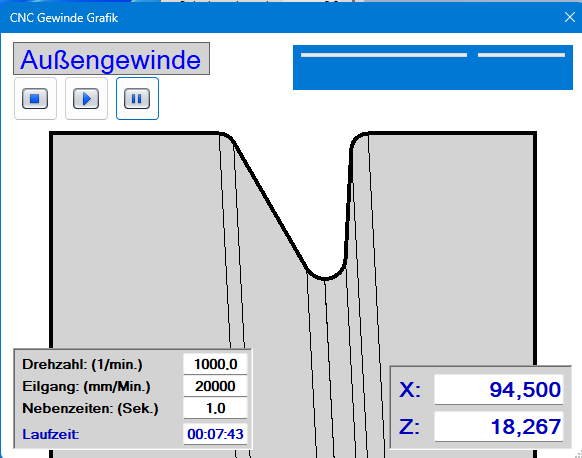

Ansicht der vereinfachten Simulation:
Auch eine vereinfachte Simulation darf in unserer Software nicht fehlen. Geben Sie die Drehzahl und die max. Eilgangs Geschwindigkeit Ihrer Maschine an und Sie erhalten eine ungefähre Zeit Berechnung für die Bearbeitung.
CNC-Gewinde Demonstration:
Die CNC Ausgabe erfolgt im Fanuc Format, Siemens Format, R & D Steuerungen, Fagor Steuerungen und Okuma eigene Systeme. Das sollte zunächst einmal reichen. Die Software wurde mit Microsoft Visual-Basic erstellt und läuft unter Windows 10 /11. Das errechnete CNC-Programm kann in die Windows Zwischenablage kopiert werden und kann dann in jeden Programmiersystem eingefügt werden.
Die Software selbst ist für die Sprachen Englisch und Deutsch vorbereitet.
Eine Bedienungsanleitung in Form einer PDF-Datei haben wir auch zum Download bereit: CNC-Gewinde Anleitung
Weiterleitung zum Bestellformular: Software Bestellung
Haben Sie Fragen zu unserer Software so können Sie jederzeit Kontakt mit uns aufnehmen: Kontakt
