Software
- Programmiersystem: Microsoft Visual Studio
- Programmsprache: Microsoft Visual Basic
- Copyright: BunteTec 2003-2020
- Programmierer: Michael Bunte
- Aktuelle Version: 8.0.8.0
- Datenträger: CD
- Lieferzeit: 2-5 Tage
- Netto VK: 646,50 €
CNC-Editor
Wer Fanuc Steuerungen im Betrieb hat, welche 10-20 Jahre bereits auf dem Puckel haben wie z.B. die Fanuc 0T, 21T, 18T usw. sollte hier an dieser Stelle einmal gut zuhören. Die Fanuc 0T z.B., ist eine klassische CNC-Steuerung für Drehmaschinen, die für ihre Zuverlässigkeit, einfache Bedienung und weltweite Verbreitung bekannt ist. Sie gehört zur legendären Fanuc 0-Serie und steuert vor allem ältere, universelle oder automatische Drehmaschinen.
Da diese Steuerungen sehr einfach gehalten wurden, dadurch auch günstig zu bekommen waren, war es mit dem Komfort bei der Programmierung nicht weit her. Im Jahr 2003 haben wir dann für diese Steuerungen einen CNC Editor erstellt welcher die am meisten benötigten Zyklen besahs. Zudem hat er eine Dateiverwaltung integriert und CNC-Programme können per Datenkabel über die seriellen Schnittstellen übertragen werden. Diese Software "CNC-Editor" wird bis heute noch angefragt und kann auch noch geliefert werden. Werkzeugmaschinen mit genannten Steuerungen sind auch heute noch in der Fertigung weit verbreitet, womit die Anfragen am CNC-Editor begründet werden können.
| Integrierte Zyklen: | |
|---|---|
| Bereich Drehen | Bereich C-Achse Fräsen |
| Einstechen | Nute stoßen |
| Trapeznute stechen | Planfläche bohren |
| Rundnute stechen | Mantelfläche bohren |
| Auskammern | Schlüsselfläche fräsen |
| einfache Schruppbearbeitung | Vierkant fräsen |
| zentrisch Bohren | Sechskant fräsen |
| metrisches Gewindedrehen | Kreistasche fräsen |
| allgemeines Gewindedrehen | Fläche fräsen (Y-Achse) |
| Gewinde abzeilen | Paßfedernut fräsen |
| Gewinde Freistich DIN76 | Gewindefräsen |
CNC-Editor Ansichten
Demonstration CNC Programmerstellung mit unseren CNC-Editor "Sechskant Fräsen"
Die Software ist für die Sprachen Englisch und Deutsch vorbereitet.
Zum besseren Verständnis haben wir hier einen Download für unseren CNC-Editor im PDF Format: Erste Schritte Download
Belegungsplan für serielle Schnittstelle RS232 im PDF-Format: RS-232
Weiterleitung zum Bestellformular: Software Bestellung
Haben Sie Fragen zu unserer Software, nehmen Sie jederzeit Kontakt zu uns auf: Kontakt
- Programmiersystem: Microsoft Visual Studio
- Programmsprache: Microsoft Visual Basic
- Copyright: BunteTec 2021-2024
- Programmierer: Michael Bunte
- Aktuelle Version: 1.0.1.0
- Datenträger: CD
- Lieferzeit: 2-5 Tage
- Netto VK: 586,50 €
CNC-Seiltrommel

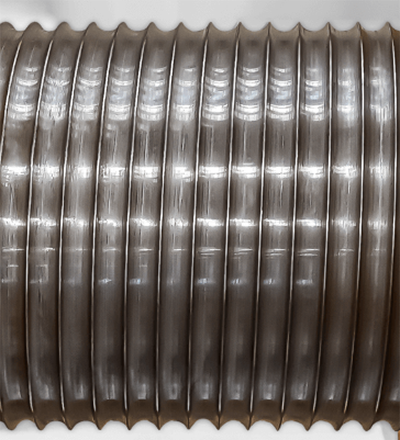

Gehören Sie zu dem Kundenkreis, welche auch Konturen von Seiltrommeln erstellen müssen? (Bild) Sieht einfach aus, ist es aber nicht. Oftmals handelt es sich um Seilführungsrillen mit einem Radius größer als 10mm. Diese können nicht direkt mit passenden Radienstahl gefertigt werden da sich bei der Zerspanung zuviel Druck aufbaut und dadurch Vibrationen entstehen. Besser ist es diese Rillen durch mehrfaches Abzeilen herzustellen.

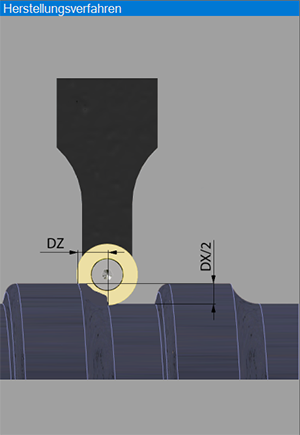

Beispiel: Der Führungsrillenradius ist 10mm, Steigung 21mm. Für die Bearbeitung setzten Sie ein 5mm Radienstahl ein. Das Werkzeug wird angefahren, in X-Richtung zugestellt und der Gewindezyklus gestartet. Nachdem das Werkzeug zurück gekehrt ist wird es über die Z-Achse um einen berechneten Wert versetzt und der vorherige Arbeitsgang beginnt nochmals. Dies geschieht immer wieder bis die Nut Tiefe erreicht ist.
Für diese Art der Herstellung sind sehr viele berechnete CNC-Programmzeilen nötig, wie Sie sich sicherlich denken können. Für die Berechnung und CNC-Programmerstellung haben wir uns ein unter Windows 10/11 laufendes Programm einfallen lassen welches diese Aufgabe übernimmt. Die Vorgehensweise ist wie folgt.

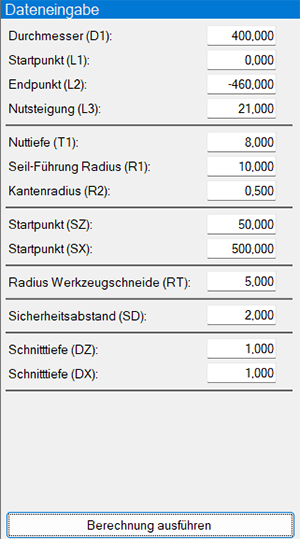

Schritt 1: Alle physischen Daten der Seiltrommel mit dessen Führungsrille werden in einer Eingabemaske aufgenommen, Werkzeug.- und Schnittdaten werden eingegeben.

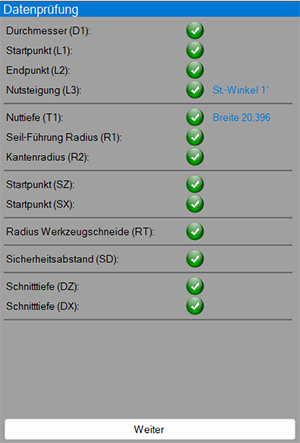

Schritt 2: Die eingetragenen Werte werden auf Logik und Plausibilität geprüft, ggf. mit Korrekturvorschlägen versehen.

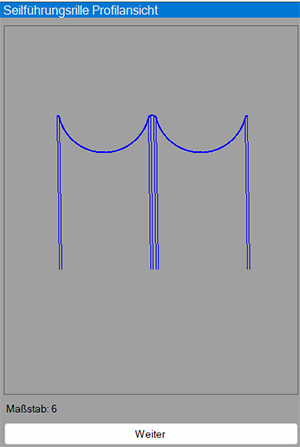

Schritt 3: Eine Skizze der Seilführungsrille wird nochmals aus den Werten berechnet und zur Sichtkontrolle angezeigt.

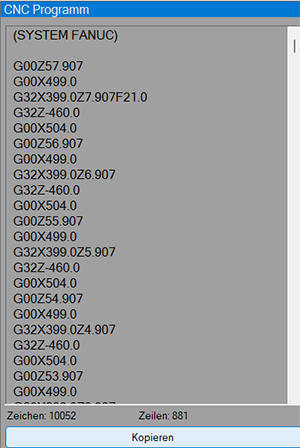

Schritt 4: Die CNC-Programmzeilen werden berechnet und angezeigt.
Mit der Taste "Kopieren" wird das CNC-Programm in die Windows Zwischenablage kopiert. Nun kann es in ihrer gewohnten Programmiersoftware eingetragen werden. (Strg+V)

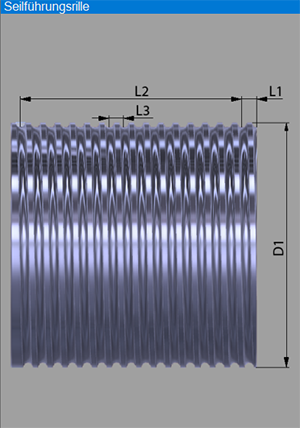

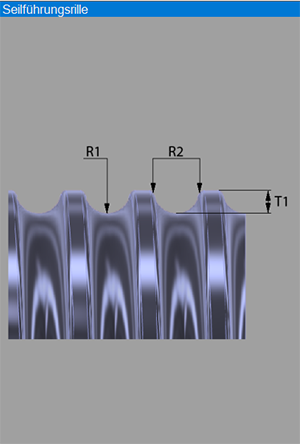

CNC-Seiltrommel Ansichten
Diese Vorgehensweise hört sich doch nicht so schwierig an, und vor allem mit unserer Software "CNC-Seiltrommel" ersparen Sie sich jede Menge Zeit. Hunderte Programmzeilen werden innerhalb einiger Sekunden berechnet.
Die Software ist für die Sprachen Englisch und Deutsch vorbereitet, CNC Ausgabe für Fanuc oder Siemens Steuerungen.
Eine Anleitung zur Software haben wir in Form einer PDF-Datei zum Download bereit gestellt: Anleitung CNC-Seiltrommel
Weiterleitung zum Bestellformular: Software Bestellung
Haben Sie Fragen zu unserer Software, nehmen Sie jederzeit Kontakt zu uns auf: Kontakt
- Programmiersystem: Microsoft Visual Studio
- Programmsprache: Microsoft Visual Basic
- Copyright: BunteTec 2019-2026
- Programmierer: Michael Bunte
- Aktuelle Version: 2.0.1.0
- Datenträger: CD
- Lieferzeit: 2-5 Tage
- Netto VK: 656,50 €
CNC-Gewinde
Unsere Software "CNC-Gewinde" unterstützt Sie beim programmieren von Gewinden mit außergewöhnlichen Konturen oder Formen. Das besondere dabei, es wird ein Standard Stechstahl als Werkzeug verwendet. Die Form des Gewindes wird durch Werkzeugversatz am Startpunkt abgezeilt. Jeder Startpunkt wird von der Software zuvor berechnet.
Es können je nach gewählter Zustellung in der X-Achse einige tausend Zeilen berechnet werden. Hierfür benötigt unsere Software jedoch nur einige Sekunden.
Arbeitsweise: Sie haben einen gewöhnlichen Stechstahl mit fest definierte Breite im Einsatz. Der Außendurchmesser des Gewindes ist bereits fertig gedreht. Nun verfährt das Werkzeug zum Startpunkt des Gewindes. Die definierte Zustellung erfolgt und das Werkzeug beginnt mit der Zerspanung für einen Durchgang. Danach wird es zum Startpunkt zurück geführt. Nun wird das Werkzeug in der Z-Achse um einen berechneten Wert versetzt und der Vorgang beginnt von vorne. Diese Arbeitsgänge werden ausgeführt bis die Gewindetiefe erreicht ist. Natürlich funktioniert dieser Vorgang für Außen.- und Innengewinden.
Ansicht der vereinfachten Simulation:
Auch eine vereinfachte Simulation darf in unserer Software nicht fehlen. Geben Sie die Drehzahl und die max. Eilgangs Geschwindigkeit Ihrer Maschine an und Sie erhalten eine ungefähre Zeit Berechnung für die Bearbeitung.
CNC-Gewinde Demonstration:
Die CNC Ausgabe erfolgt im Fanuc Format, Siemens Format, R & D Steuerungen, Fagor Steuerungen und Okuma eigene Systeme. Das sollte zunächst einmal reichen. Die Software wurde mit Microsoft Visual-Basic erstellt und läuft unter Windows 10 /11. Das errechnete CNC-Programm kann in die Windows Zwischenablage kopiert werden und kann dann in jeden Programmiersystem eingefügt werden.
Die Software selbst ist für die Sprachen Englisch und Deutsch vorbereitet.
Eine Bedienungsanleitung in Form einer PDF-Datei haben wir auch zum Download bereit: CNC-Gewinde Anleitung
Weiterleitung zum Bestellformular: Software Bestellung
Haben Sie Fragen zu unserer Software so können Sie jederzeit Kontakt mit uns aufnehmen: Kontakt
